隨著我國鐵路建設事業的迅速發展，修建和鐵路運營越來越重要。我國各省會(huì )城市及沿海二線城市大范圍的城市軌道交通建設如火如荼，隨之而來的坍塌、涌水和流沙等險情給建設單位帶來了很大的困擾，這就要求建設單位謹慎及妥善處理。我公司通過多年的生產和現場經驗，總結出一整套適應現場搶險注漿設備的配套經驗，能根據不同的現場情況，配置相應設備及設施。

一、對于坍塌、涌水和流沙出現的應對措施：

出現坍塌時，前期需要充填、注漿固結，再行暗挖。坍塌層比較淺時，在相應位置打下護坡樁，再挖掘，可以在護坡樁后注漿固結。

涌水很大時，需要先用潛水泵抽水，再對出水點進行注漿。

發生流沙時，直接注漿固結。

注漿時多以注雙液漿為主，根據出水點或流沙地質情況，選擇合適的初凝時間進行雙液漿濃度調配。

作為搶險預置設備中大型吊車、挖機可以利用社會(huì )力量，對于打孔、注漿設備、器具以及相應的注漿材料，需要仔細研究，進行合理選配。選定設備后，首先要對搶險人員進行培訓，包括了解基本注漿工藝、設備具體操作和維護保養、相應器具管理知識 ，制定人員和設備管理制度，確認設備存放地點的可靠性，

確立搶險人員通訊網絡(luò )和值班制度。

二．潛水排污泵選型

建議選擇50m3/h ,揚程50m的三相電潛水排污泵（圖1），該泵大約200kg，過大不利于搬遷，可以多臺使用。（已定揚程潛水泵在低揚程使用時，電機電流會(huì )增大或過載，注意隨時檢查電流）。電控柜用星三角啟動方式，一拖二使用

圖1

三．鉆機選型

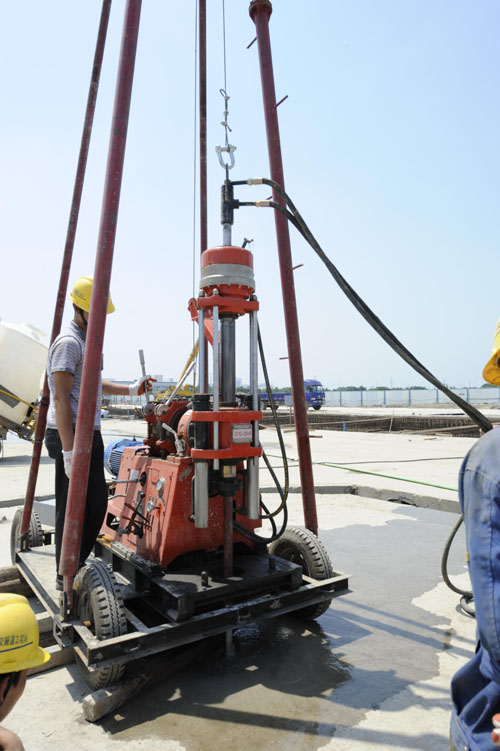

1、低檔配置      地質鉆機與井架配合。（圖2）

優點：價格便宜，某些鉆機機頭可以360度旋轉，隧道內可以打水平孔和傾斜孔，地面上施工，配以井架時提升鉆桿較快。

缺點：對于混凝土和瀝青路面，卵石層，回填土層鉆進困難，尤其在城市內施工。作為地鐵搶險工程設備時，需配有沖擊能力的鉆機，先鉆引孔，透過硬路面后再由地質鉆機鉆孔。

圖  2

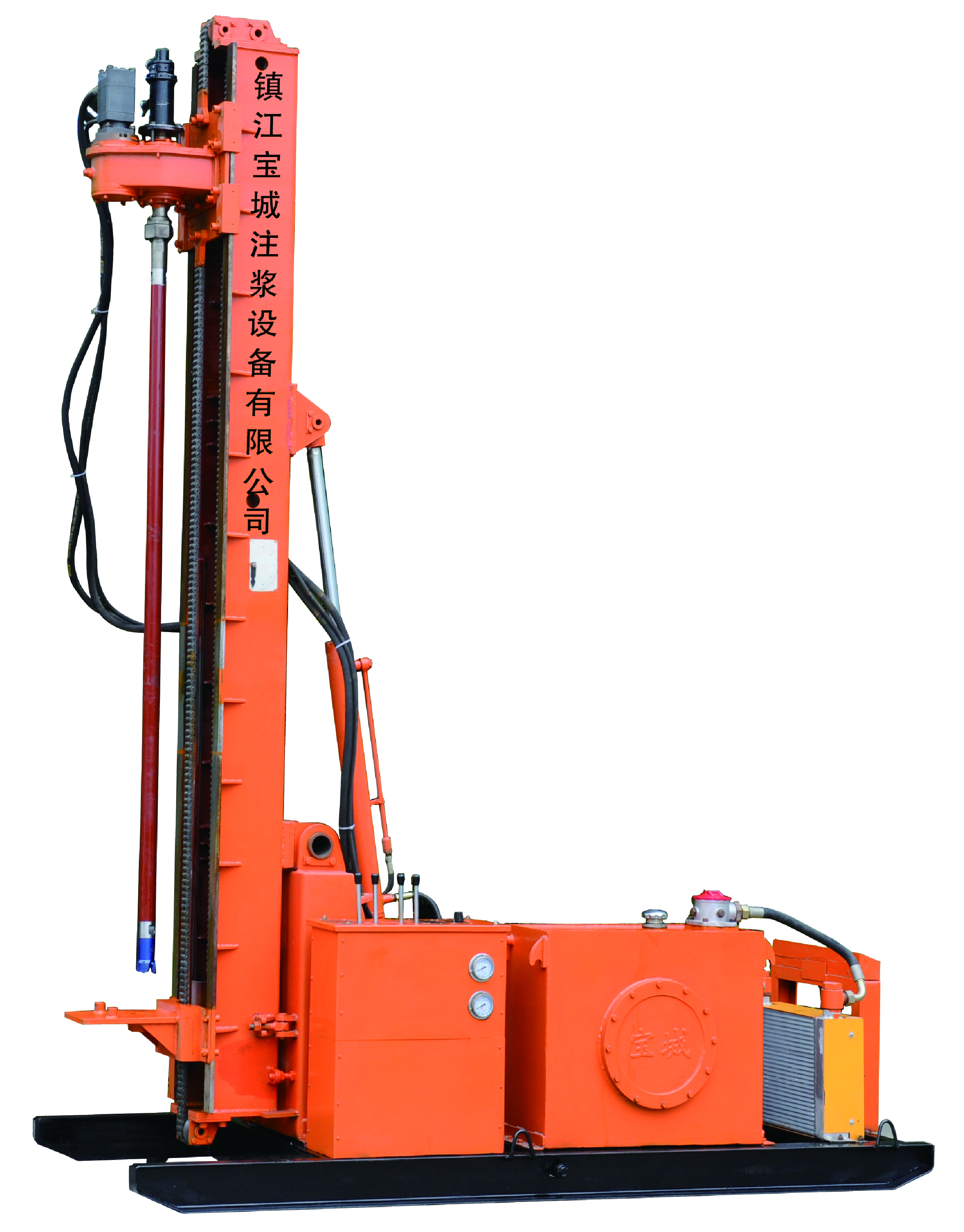

2、中檔配置：   工程動力頭鉆機 （圖3）

優點：價格適中，性?xún)r(jià)比高。動力頭一次行程長，一般在2米左右，旋轉扭矩大，1000-5000N.M，鉆進效率高，可以打水平和傾斜孔，提升力比較大，可達40Kn以上。有履帶行走機構的鉆機，移動很方便。

缺點：盡管旋轉扭矩大，對于混凝土和瀝青路面，卵石層，回填土層鉆進仍然困難。

圖 3

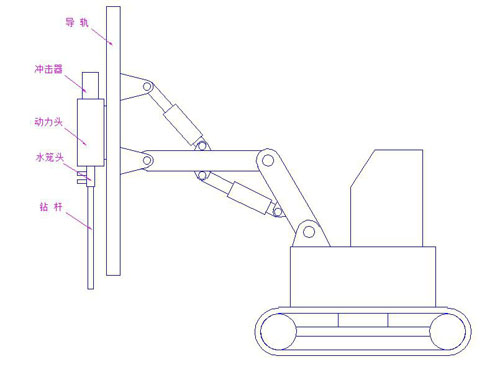

3、高檔配置：   配有沖擊動力頭的履帶鉆機（圖4）

優點：在工程動力頭鉆機的基礎上，動力頭加上沖擊器，可以輕松穿過混凝土和瀝青路面，對于卵石和回填土地層也有很好的鉆進效果。移動方便，鉆進效率高。

缺點：價格高，一般是相應地質鉆機的十倍以上。體積比較大，不適應隧道內施工。

圖   4

選擇此類鉆機時，不建議用風動類鉆機。因為風動類鉆機主要用于巖石里鉆孔，扭矩與提升力比較小。某些城市地鐵搶險隊備有此類鉆機，只能用于打引孔，設備利用率低。

四、鉆具選型

    上述鉆機使用鉆桿，建議用STM-R780型號的地質鉆桿管材，直徑50-80，接頭材料用鉻鉬類合金鋼，熱處理工藝要合理選擇并嚴格控制。雙層鉆具的內管材料一定用標準1Cr18Ni9Ti,接頭焊接處要高壓試驗。

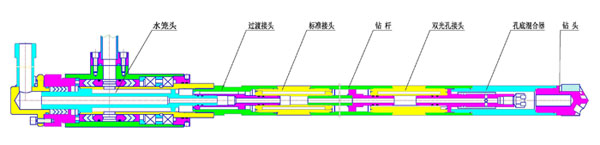

雙層鉆桿組裝示意圖

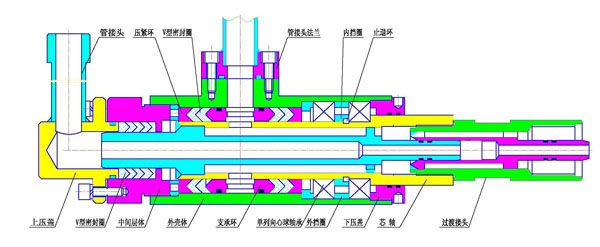

          雙液水籠頭

五、注漿泵選型

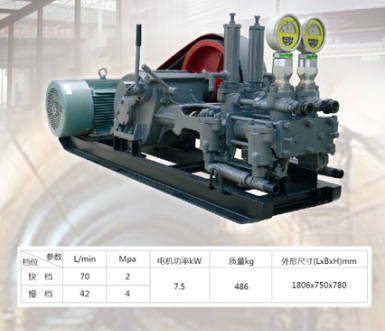

注漿量在10立方∕小時以?xún)?，選擇機械類可變量雙液注漿泵。它可以單雙液注漿。雙液注漿泵一定要雙缸分開型。

同步

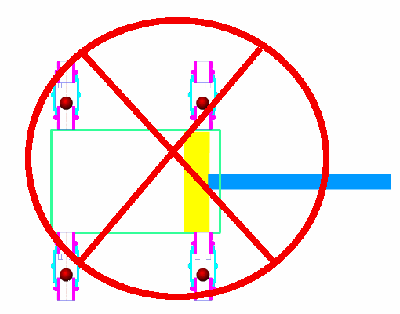

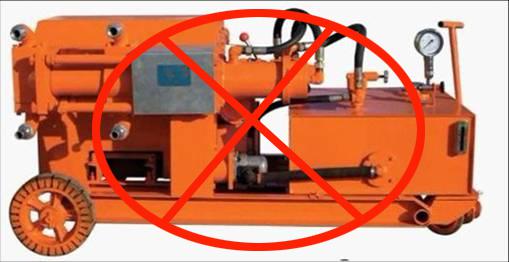

單缸雙作用型極易形成雙液在缸內混合，后果是堵泵堵管。

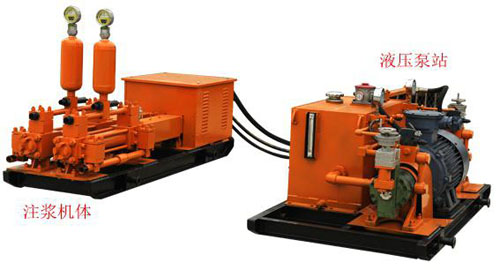

注漿量大于10立方∕小時，建議選用雙液恒功率液壓注漿泵，它的注漿效率好，設備可以處于滿負荷運轉下，根據壓力自動調節流量。

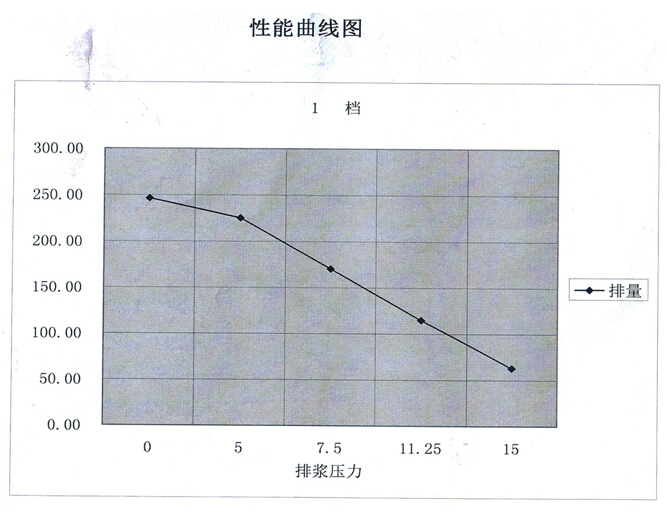

說明：（2ZBYSB-200~50/5~15-37液壓泵）液壓系統的兩個油泵是恒功率油泵，分別調節油泵輸出功率，可獲得不同的出漿功率曲線，即得到雙液配比調節，在注漿過程全范圍內呈恒功率注漿特性，起到穩壓注漿作用。

六、孔底混合雙液注漿

孔底混合注漿法問世以來，在地鐵施工中顯示了很大作用。該工藝的特點是注漿混合點準確。

七、壓密注漿

充填后的地層時常需要壓密注漿，以提高承載力，某些地下通道也需要壓密注漿增強防水能力。

注漿管可以用∮28-50的普通無縫管，加以接頭，用振動方法，打下注漿管。注漿量在50升∕分以?xún)取?/span>

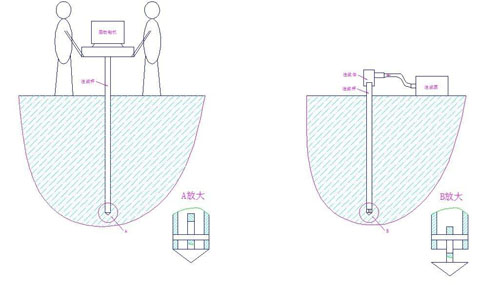

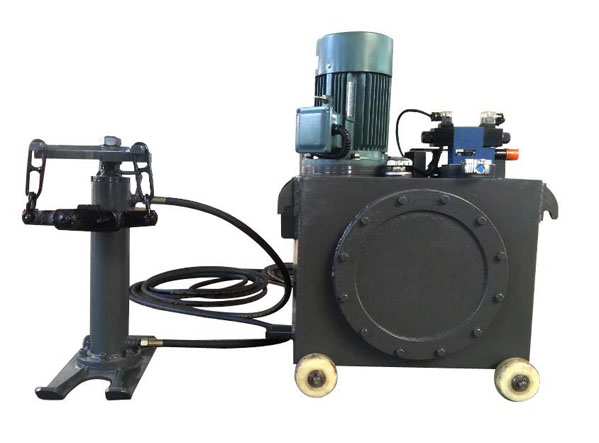

注漿頭里有個活動頭，注漿管進入土層時活動頭縮進去，泥土不進入管內，注漿時活動頭被漿液頂出。抜注漿管可用液壓拔管器。 (見下圖)
