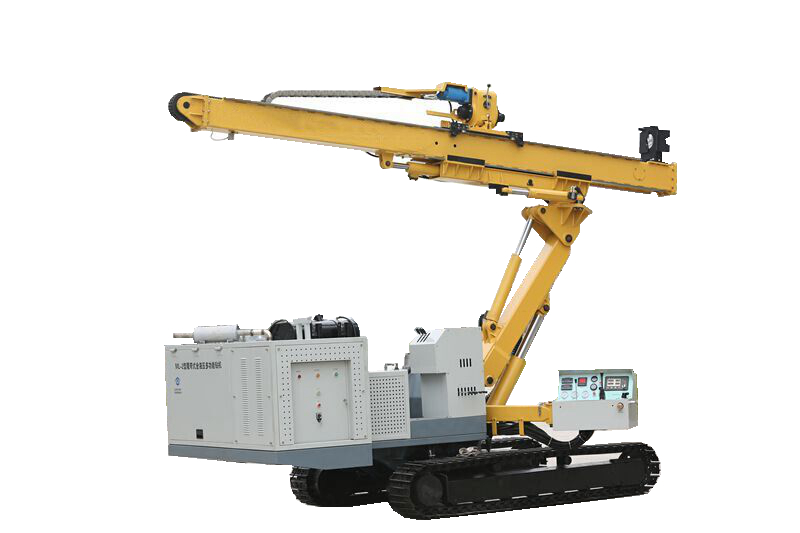

SZJ系列全液壓鉆機是一種柴電雙動力履帶多功能鉆機。它的液壓動力頭具備回轉功能。該機可以實現動力頭無級變速、長行程給進、給進速度無級調控、全方位變幅（鉆機在一個位置可實現多排，多角度鉆孔）動作。配置雙層鉆具，SYB70/4雙液注漿泵，可實行WSS工法（雙層管孔底混合注漿工藝）施工。設備亦可廣泛用于：深基坑錨固、抗浮錨固、基樁施工及地下施工引起的沉降、坍塌、建筑物傾斜糾偏等工程領域。
特點：
1.多方位變幅機構，鉆機在一個位置可實現多排，多角度鉆孔，適應能力強；
2.給進行程長，可以有效的提高鉆進效率；
3.鉆機具有履帶自行走功能，設備移位方便，快捷；
4.鉆機液壓系統主要元件采用進口品牌，一般元件選用國內知名品牌，系統穩定，使用壽命長；
5.動力頭變速采用液壓變速方式，可在一定范圍里實現無級變速，并設有高低速；
6、采用直動式負載反饋微調變量液壓系統，功率隨負載變化，高效率，低能耗；
7、配備動力頭回轉速度、提升速度及立柱傾角的數顯裝置，對孔、定位快捷、準確。
8、柴電雙動力使用動力范圍更加廣闊，減少污染，降低客戶施工費用。|
鉆孔深度 |
50-250m |
最大鉆孔直徑 |
φ150mm |
|
鉆桿直徑 |
φ50×3000mm |
動力頭轉速 |
低0-80r/min 高0-240r/min |
|
動力頭扭矩 |
2000N.m |
動力頭行程 |
3500mm |
|
最大給進力 |
20KN |
最大起拔力 |
50 KN |
|
立柱滑移行程 |
1000mm |
立柱擺動角度 |
±30° |
|
水平位孔高度 |
高3180mm 低2120mm |
側位孔高度 |
高3180mm 低270mm |
|
爬坡能力 |
30° |
發動機功率 |
電動機 50Kw 柴油機 65KW/1500r/min |
|
鉆機外形尺寸 |
5.6m×2m×2.53m |
總質量 |
約 5600Kg |
